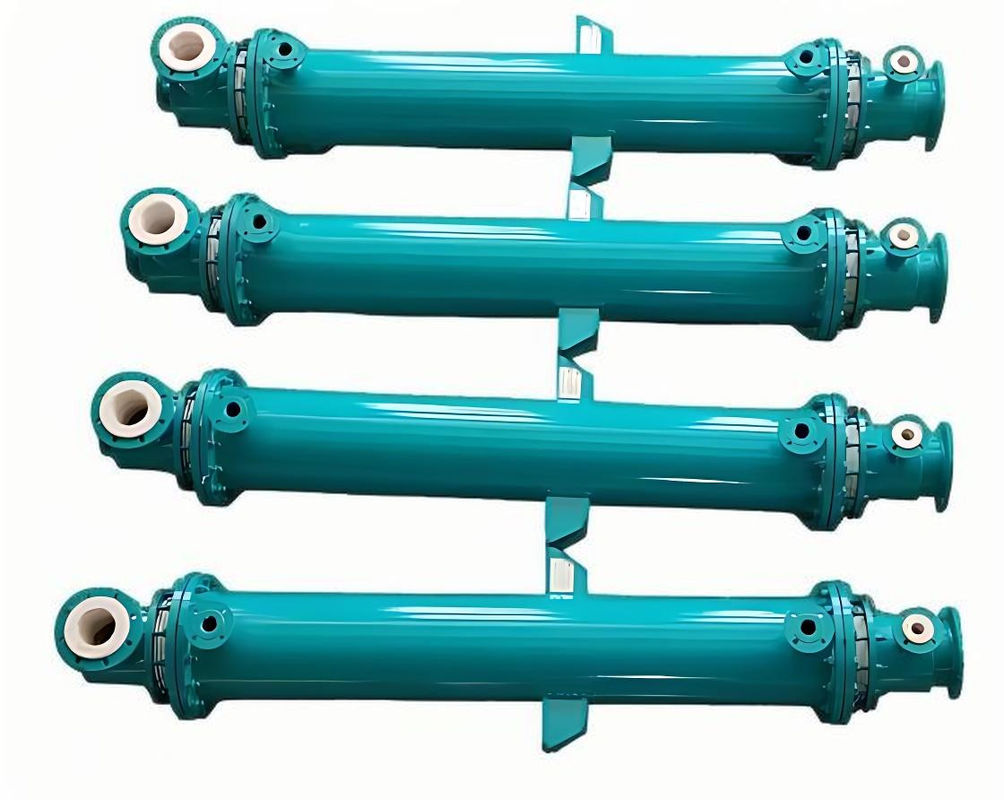

Trocadores de calor de teflon de 1200 mm resistentes a ácidos, álcalis e solventes orgânicos

XKXG-LG Trocador de calor de tubo de teflon resistente a ácidos, álcalis e solventes orgânicos

A estrutura de um trocador de calor de tubos é constituída principalmente pelas seguintes partes:
O feixe de tubo de transferência de calor que transfere calor, a placa de tubo usada para fixar o feixe de tubo e separar o fluido,e componentes auxiliares, tais como defletores (também chamados de defletores) e caixas de tubos que aumentam a eficiência da troca de calorEntre estes componentes, o invólucro está equipado com um feixe de tubos, cujas duas extremidades estão firmemente fixadas na folha do tubo.Um é o fluido do lado do tubo que flui dentro do feixe do tuboPara melhorar a eficiência de transferência de calor do fluido fora do tubo,vários defletores são geralmente instalados dentro da conchaEstes defletores podem aumentar a velocidade de fluxo do fluido do lado da concha e forçar o fluido a passar através do feixe de tubos várias vezes lateralmente,intensificando assim o estado de fluxo turbulento do fluido e melhorando efetivamente o coeficiente de transferência de calor.
O trocador de calor de concha e tubo desenvolvido pela nossa empresa com direitos de propriedade intelectual independentes mostra desempenho notável
Vantagem: Este produto não só tem uma excelente resistência a ácidos, álcalis e solventes orgânicos, mas também funciona de forma estável em condições de temperatura extremamente alta e baixa.É uma solução ideal de troca de calor no campo industrial.

O trocador de calor de tubo e tubo, também conhecido como trocador de calor de concha e tubo,é um equipamento de intercâmbio de calor de tipo divisório com a parede do feixe de tubos encerrada na casca como superfície de transferência de calorEste equipamento é amplamente utilizado pela sua simplicidade de estrutura e fiabilidade de operação

Características:

1Este produto é fabricado em material perfluorado,que tem uma resistência extremamente elevada às condições climáticas e pode resistir à erosão de vários solventes orgânicos e meios corrosivos, como ácidos e álcalis fortes, garantindo assim a durabilidade do produto em ambientes adversos.

2O coeficiente de atrito do feixe de tubos é ultra-baixo. Esta característica significa que o produto não é fácil de dimensionar durante o uso, prolongando assim muito a vida útil do produto.

3Excelente resistência à pressão, faixa de pressão de trabalho -0,01 MPa –0,80 MPa.

4Utilizando um design de parede de tubo ultra-fina, alta eficiência de transferência de calor, estabilidade a longo prazo, melhorando efetivamente a utilização de energia.

5. longa vida útil, atingindo 8-10 anos, reduzindo muito a frequência de substituição e manutenção.

6. Use matérias-primas importadas para garantir a qualidade do produto e não lhe dar preocupações.

7. Várias formas, personalizadas. Entendemos que as necessidades de cada cliente são únicas, por isso oferecemos uma variedade de formatos de produto que podem ser adaptados às necessidades específicas do cliente.

apresentação detalhada do produto

1.Edição mecânica, fácil de desmontarEdição mecânica é um componente importante dos equipamentos de potência de fluidos.A sua função principal é prevenir a fuga de meio de trabalho no equipamento mecânico e a intrusão de impurezas externas..

A facilidade de desmontagem é uma característica importante das vedações mecânicas, permitindo que os componentes das vedações sejam removidos rápida e facilmente para manutenção, substituição ou atualização do equipamento.Não só economiza tempo de manutenção e reduz a intensidade do trabalho, mas também reduz o risco de danos que possam ser causados por uma operação incorreta.

2Material de vedação

Anel de vedação de PTFE: feito de material puro de flúor transformado em forma, com dureza adequada, bem combinado com a costura da placa final (placa de tubo), resistente a vários solventes químicos,temperatura elevada e baixa, seguro e fiável

Garrafa de vedação: a garrafa é feita de borracha de flúor, veda a casca e é fácil de desmontar;

3.Cabeça (caixa de tubos):

A estrutura central da cabeça é feita de aço e é fabricada através de um processo de moldagem para garantir a estabilidade estrutural e a durabilidade do produto.moldamos a camada interna com uma camada de material de politetrafluoroetileno (PTFE), o que melhora consideravelmente a resistência à corrosão do produto.

A parede interna da cabeça é lisa, o que reduz o atrito e a adesão durante o fluxo do material e garante uma transmissão eficiente e suave do fluido.

Especificamente projetado para uso em ambientes industriais adversos, pode manter a integridade da estrutura de ser danificada na faixa de -0,1MPA-1MPa.

Tem uma excelente resistência aos solventes químicos e pode resistir eficazmente até mesmo a produtos químicos altamente corrosivos, como ácidos fortes e álcalis.A sua resistência à corrosão química garante a segurança e a fiabilidade, farmacêutica e outras indústrias.

4. Looper flange, fácil de instalar

O processo de instalação é conveniente e rápido, fornece um método flexível e eficiente para a solução de ligação de tubos.permitindo o movimento axial do tubo durante o deslocamento da instalação e o ajuste do ângulo, simplificando assim o processo de alinhamento, reduzindo significativamente a dificuldade de instalação.

5Núcleo de troca de calor

Este dispositivo utiliza uma estrutura de suporte interno projetado que é suspenso do intercâmbio dentro da cavidade do corpo principal do dispositivo.Uma parte superior É constituída por um disco fixo e várias hastes de ligação que ligam os dois discosAs placas fixas superior e inferior são respectivamente colocadas nas duas extremidades da caixa.Para melhorar a eficiência da transferência de calorEste projeto não só muda a direcção do fluxo do fluido e cria turbulência para promover a transferência de calor,mas também fornece o apoio necessário para o feixe de tubosAlém disso, por estar equipado com uma entrada de água de arrefecimento e uma saída de água de arrefecimento, este dispositivo de troca de calor pode absorver eficazmente o calor através do arrefecimento por água.Este mecanismo de arrefecimento por água garante um melhor efeito de arrefecimento, melhorando assim o desempenho térmico de todo o sistema

6. Perforação CNC de folhas de tubos com alta precisão

As folhas de tubos PFA utilizam perfurações precisas controladas por computador para formar um arranjo de abertura circular.assegurando que os centros de cada orifício sejam pelo menos até 8 mmA espessura das placas terminais é também estritamente especificada, garantindo que não seja inferior a 60 mm.Combinado com equipamentos de soldadura atualizados e melhoradosEsta série de medidas de otimização permite-nos integrar os tubos de intercâmbio de calor e folhas de tubo em um processo, garantindo a resistência geral da estrutura,prevenção eficaz de eventuais riscos de fugas, e assegurar o desempenho de segurança do produto.
