Equipamento de trocador de calor de chapas metálicas onduladas em camadas múltiplas

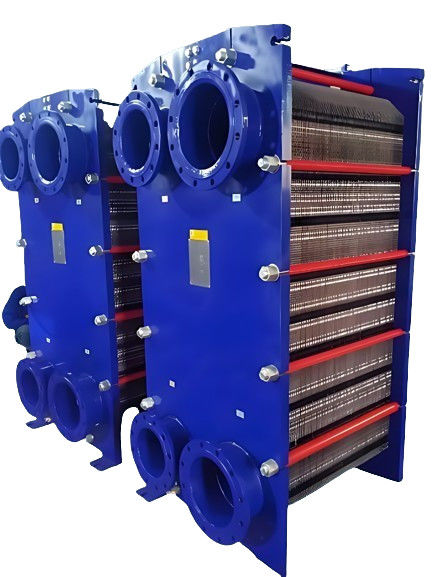

O trocador de calor de chapa é um equipamento de troca de calor de alta eficiência composto por chapas metálicas onduladas de várias camadas empilhadas

Introdução ao trocador de calor de placa
O trocador de calor de chapa é um equipamento de troca de calor de alta eficiência composto por chapas metálicas onduladas de várias camadas empilhadas.uma série de canais de fluxo retangulares estreitos são formadosEsta concepção é particularmente adequada para as necessidades de troca de calor dos sistemas líquido-líquido e líquido-vapor.
Os trocadores de calor de placa são conhecidos pela sua elevada eficiência de troca de calor, baixo consumo de energia, design compacto e pequeno tamanho.por isso eles são amplamente utilizados e têm uma longa vida útilA sua capacidade de transferência de calor é melhor do que o equipamento de troca de calor tubular tradicional sob a mesma condição de queda de pressão e pode atingir uma taxa de recuperação de calor superior a 90%

Estrutura do produto

apresentação detalhada do produto

1- Estampagem e moldagem de chapas

Após a prensagem de uma só vez por equipamento hidráulico especial, todo o processo de esvaziamento é concluído de uma só vez.Nós usamos a tecnologia de revestimento macio para garantir a alta precisão e excelente qualidade da formação de folhas, com uma superfície lisa, sem arranhões ou estrias, e reduzindo eficazmente a tensão gerada durante o processo de prensagem.A redução da espessura é uniforme em cada painel e a profundidade da ondulação permanece uniformeO sistema permite que os painéis sejam seguros em todos os pontos de contacto e, ao mesmo tempo, não há áreas sobre-estampadas na placa, evitando pequenas rachaduras que só podem ser observadas sob um microscópio.Além disso,, a textura metálica na placa é consistente em altura para garantir a beleza geral, e a parte mais fina pode atingir uma precisão de 0,3 mm.

2.Desenho da área de distribuição tipo chapa de chocolate

Com um design inovador em forma de cruz (também chamado de bloco de chocolate),As nossas zonas de desvio de placas garantem fluxo adequado e uniforme mesmo nas placas mais largas.Este projeto estrutural elimina efetivamente as áreas de estagnação do intercâmbio de calor, bem como os problemas de escalonamento de baixa taxa de fluxo e corrosão das placas causados pela estagnação.Desvio através da promoção Nós aumentamos com sucesso a capacidade de troca de calor de toda a placa melhorando a eficiência de troca de calor na área e na área de estagnaçãoO conceito exclusivo de design de alta turbulência foi concebido para evitar o entupimento dos canais entre as placas, maximizando o efeito de autolimpeza.Usamos o princípio da hidrodinâmica para ajustar a resistência ao fluxo de forma gradual para garantir que o fluido entre as placas mais suavemente e otimiza a liberação de pressão.

3.Desenho da vedação

A junta cuidadosamente concebida, cuja estrutura adota uma forma de telhado triangular, obtém um efeito de vedação linear.Sob a ação da força de compressão, esta estrutura garante que a área central da junta pode suportar a pressão mais forte, de modo que uma forte pressão de vedação pode ser obtida com menor força,assegurar um desempenho de vedação excepcionalAlém disso, mesmo após desmontagem e montagem repetidas, a junta mostrará apenas deformações permanentes mínimas.Todo o tanque é projetado para ser fechado para aumentar a estabilidade da estrutura geral.

4Características do quadro e do sistema de posicionamento

Utilizando uma tecnologia de posicionamento exclusiva, desenvolvemos um método para evitar que os painéis se deformem ao desmontar e posicionar a parede para cima e para baixo.o dispositivo de posicionamento mantém a precisão após desmontagem e montagem repetidasPara melhorar o efeito de alinhamento automático, utilizamos saias de posicionamento auxiliares nos quatro cantos de cada painel.Eu desenhei uma estrutura única de cauda de coruja e implementei uma estratégia de posicionamento multi-pontoEste método de posicionamento baseia-se no princípio de posicionamento mecânico de "um plano, um alfinete fixo de um lado e um alfinete móvel de um lado",que assegura a liberdade da peça de trabalho numa só direcção, evitando assim efetivamente o problema do excesso de posicionamento.

5.Desenho da estrutura de instalação rápida

A porca de fixação dianteira é integrada com o parafuso através de um parafuso de bloqueio. Há uma caixa de rolamento por baixo. A porca de fixação traseira é impedida de afrouxar por uma manga de bloqueio exclusiva.Ao desmontar o trocador de calor da placa, você só precisa apertar ou afrouxar a pinça dianteira. Pode ser concluído apertando as porcas. É mais conveniente e mais rápido desmontar e montar ao inspecionar o trocador de calor da placa.Trata-se de um design tipicamente fácil de usar.
Todas as partes do quadro estão ligadas por fios.
Os parafusos de compressão são fabricados por rolagem.
Há uma caixa de rolamento no parafuso de compressão.
Os parafusos de pressão podem ser removidos lateralmente

Dimensões da instalação do equipamento
