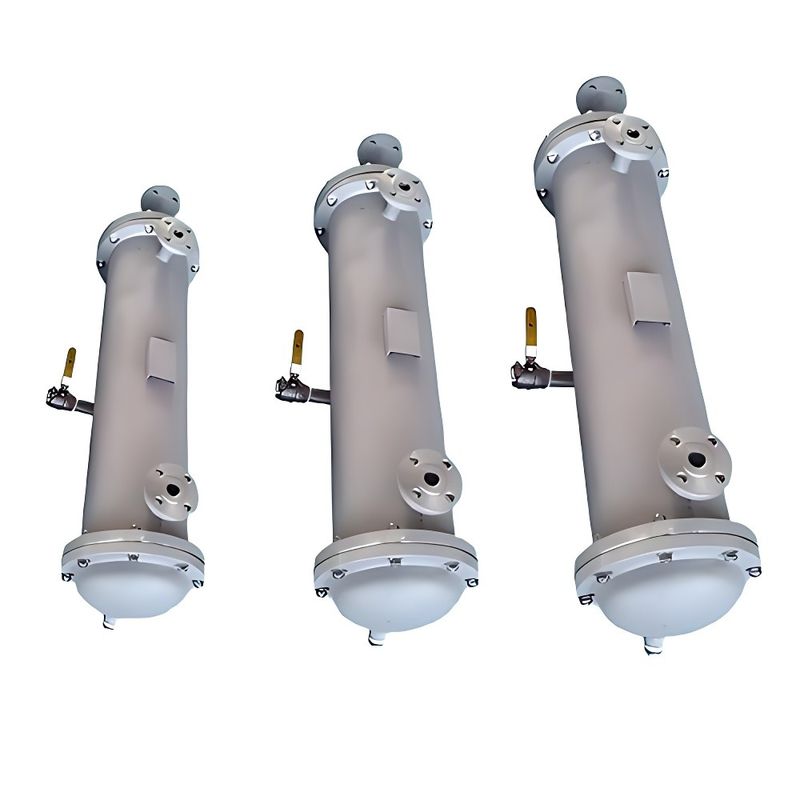

Concha de aço inoxidável personalizável e trocador de calor de tubo 159-500mm Dia

Câmbio de calor de tubos e cascas de aço inoxidável

Os trocadores de calor de concha e tubo são amplamente utilizados em produtos químicos, farmacêuticos, alimentos e bebidas, produção de álcool, refrigeração, processos civis e outros.Folha de tuboOs materiais necessários podem ser feitos de aço carbono comum, cobre ou aço inoxidável.um fluido entra do tubo de ligação da cabeça, flui no tubo e flui para fora do tubo de saída na outra extremidade da cabeça.o outro fluido entra do tubo da concha e flui para fora de outro tubo na conchaEste é chamado de trocador de calor de lado de casca e tubo.

Classificação e características do produto

Trocadores de calor de folhas de tubos fixos
A estrutura do trocador de calor de folha de tubo fixo é relativamente simples, compacta e barata, mas o exterior do tubo não pode ser limpo mecanicamente.
O feixe de tubos do trocador de calor de folha de tubo fixo está ligado à folha de tubo, que é soldada às duas extremidades da casca e ligada à tampa superior.A tampa superior e a casca estão equipadas com tubos de entrada e saída de fluidoNormalmente, uma série de defletores perpendiculares ao feixe do tubo são instalados fora do tubo.e o interior e o exterior do tubo são dois fluidos com temperaturas diferentesPor conseguinte, quando a diferença de temperatura entre a parede do tubo e a parede da concha é grande, devido à diferença de expansão térmica dos dois, uma grande diferença de tensão de temperatura é gerada,para que o tubo seja torcido ou o tubo seja solto da folha do tuboPara ultrapassar a tensão da diferença de temperatura, é necessário um dispositivo de compensação da diferença de temperatura.quando a diferença de temperatura entre a parede do tubo e a parede da casca for superior a 60°C, por razões de segurança, o trocador de calor deve dispor de um dispositivo de compensação da diferença de temperatura.O dispositivo de compensação (junta de expansão) só pode ser utilizado quando a diferença de temperatura entre a parede da concha e a parede do tubo for inferior a 60 a 70 °C e a pressão do fluido no lado da concha não for elevada.Em geral, quando a pressão do lado da concha excede 0,6 mPa, o anel de compensação é demasiado espesso e difícil de expandir e contrair, perdendo a função de compensação da diferença de temperatura,Portanto, outras estruturas devem ser consideradas..

Trocador de calor de cabeça flutuante

Uma folha de tubo do trocador de calor está ligada à carcaça com uma brincadeira e a outra folha de tubo não está ligada à carcaça,para que o tubo possa se expandir e contrair livremente quando aquecido ou resfriado, mas uma tampa superior está ligada a esta folha de tubo, chamada de "cabeça flutuante", de modo que este trocador de calor é chamado de trocador de calor de cabeça flutuante.o feixe de tubo pode ser retirado para limpezaA expansão do feixe de tubo permanece inalterada e é limitada pela casca, de modo que quando a diferença de temperatura entre os dois meios de trocador de calor é grande,Não será gerada nenhuma tensão de diferença de temperatura devido à diferença de expansão térmica do feixe do tubo e da cascaAs suas desvantagens são a estrutura complexa e o elevado custo.

Cambio de calor de tubo em U
Em um trocador de calor de tubo em U, cada tubo é dobrado em forma de U, e ambas as extremidades são fixadas na mesma folha de tubo.Assim resolvendo o problema da compensação de calorA passagem do tubo é de pelo menos duas passagens, o feixe do tubo pode ser puxado para limpeza e o tubo pode expandir-se livremente.É difícil substituir o tuboAs vantagens são a estrutura simples, o peso leve e adequado para condições de alta temperatura e alta pressão.A fim de aumentar a taxa de fluxo do fluido do lado da concha, um certo número de defletores perpendiculares ao feixe de tubos são frequentemente instalados na concha.O defletor não só pode impedir o fluido de curto-circuito e aumentar a taxa de fluxo do fluido, mas também forçar o fluido a fluir através do feixe de tubos várias vezes de acordo com o caminho especificado, aumentando muito o grau de turbulência.
Os defletores comumente usados são redondos e em forma de disco, sendo que o primeiro é mais comumente usado.

Selecção do equipamento

Parâmetros básicos do trocador de calor de casca e tubo
